その他1 ~オプション機器の製作:パルスジェネレータ~

制御ドライバ製品本体は完成したので一緒に販売するオプション機器も製作します。

パルスジェネレータ概略

購入先での装置レベルの動作確認が容易に行えるオプション機器として小型の速度制御指令値(パルス)を製作します。パソコンを必要としないスタンドアロンで使用できる仕様です。

パルスジェネレータ仕様
  • ●0Hz~99,999Hzの設定を5桁のロータリエンコーダで任意に設定
  • ●出力レベルは3V、5Vの任意に設定可能
ZCK-200(パルス指令用パルスジェネレータ)

回路設計を行い、基板製作します。

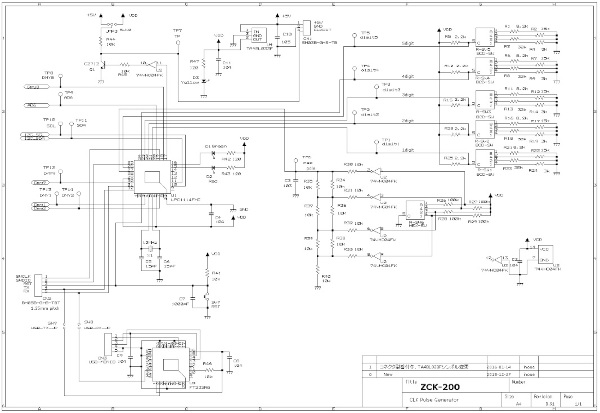

schematic回路図
schematic回路図
完成品(ZCK-200)
完成品(ZCK-200)
