今回は電流帰還バイアスを用いたエミッタフォロワ回路のSPICEシミュレーションを行います。

エミッタフォロワ回路のシミュレーション
回路図
●使用するトランジスタは、2N3904
●Vcc = 9V,Ta=25℃
●バイアス抵抗: RA=13kΩ、RB=33kΩ
●負荷抵抗: R1=5Ω
●エミッタ抵抗: Re=5Ω
●リップルリジェクト用バイパスコンデンサ:C1=0.1uF

シミュレーションファイル「エミッタフォロワ_電流帰還アンプ.zip」を参照してください。

シミュレーション結果

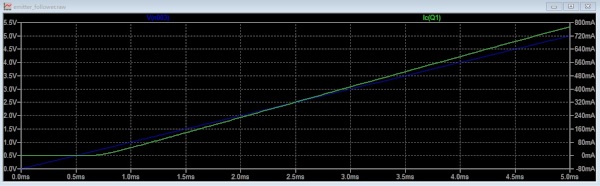

Ib=9.8mA時にIc=779.05Vと出ました。
hFE=79.49と計算できます。

●コレクタ電流は、vol.5時のエミッタ接地と異なり完全な直線になっています。hFEは電流帰還バイアス回路によって一定に制御されていることを示しています。

エミッタフォロワ回路の温度変動

同じ回路の温度変動性能のSPICEシュミレーションを行います。

●Vcc = 9V,Ta=-20℃、25℃、85℃

シミュレーションファイル「エミッタフォロワ_電流帰還アンプ_temp.zip」を参照してください。

シュミレーション結果
●Ta=-20℃

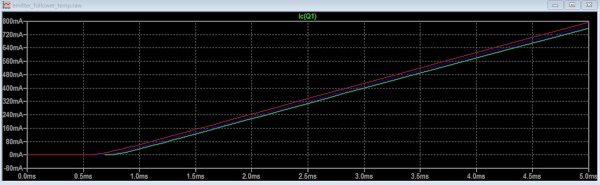

Ib=9.349mA、Ic=758.1mA :hFE換算=81
●Ta=85℃
Ib=6.116時にIc=794.01mA :hFE換算=129.8

●コレクタ電流は、温度を変化させても直線性は保たれており、電流帰還バイアス回路による一定制御制御性の効果はあることを示しています。

●hFE自体は、絶対値が異なりますが、これは、SiトランジスタのVBE飽和電圧の温度特性によるものです。

エミッタフォロワ回路の温度変動周波数特性

エミッタフォロワ型の電流帰還バイアス回路を搭載したアンプの周波数特性(f特)のSPICEシュミレーションによるAC解析を行います。

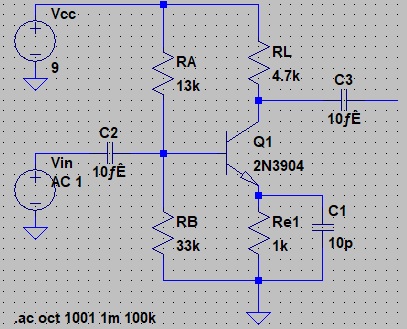

回路図
●使用するトランジスタは、2N3904
●Vcc = 9V,Ta=-20℃、25℃、85℃
●バイアス抵抗: RA=13kΩ、RB=33kΩ

シミュレーションファイル「エミッタフォロワ_電流帰還アンプ_freq.zip」を参照してください。

シュミレーション結果

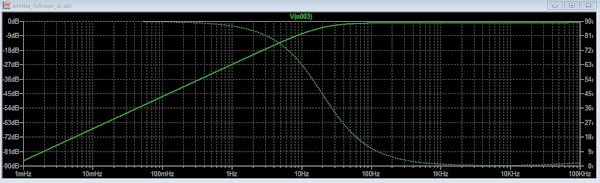

●fC=2Hz
●fT=100Hz
●推定オープンループゲイン=90db、f特カーブもきれいな形をしており、発振もみられず。
