技術解説 温度監視ブロック

ブラシレスモータドライバの設計事例

（回路ブロック編）

温度監視ブロック

温度監視ブロック

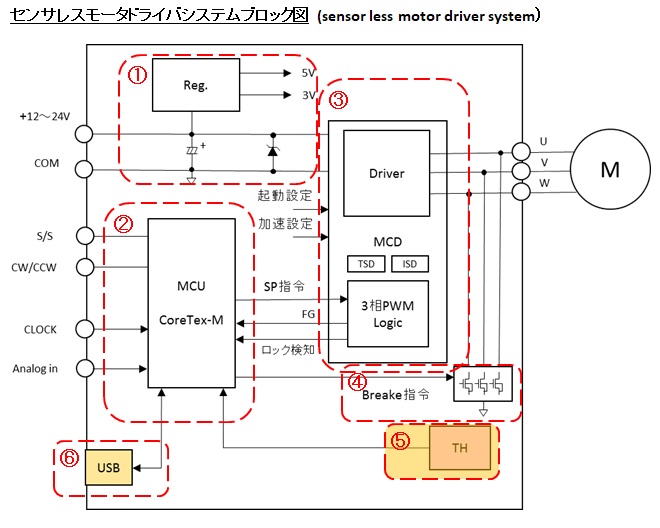

下記の⑤温度監視ブロック設計のポイントを解説します。

温度検出のしくみ１：　基板温度（TSD :Thermal shut down）

モータ駆動装置の焼損を防ぐために基板内で最も温度が高くなるモータドライバ周囲に温度センサーを実装しリアルタイムに温度計測を行います。温度センサーにはSiダイオードの温度特性を利用します。Siダイオードに順方向定電流を流し、その際の順方向電圧を計測し温度係数(=-2.6mV/℃）から温度を算出します。

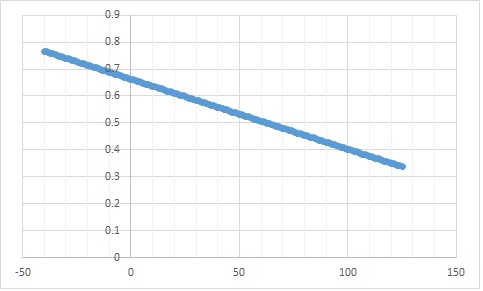

Si Diodeの順方向電圧:VFの温度特性

（＠IF≒1.3mA）

温度検出のしくみ２：　外部温度（モータ内温度）

モータ本体の温度監視にはモータ筐体内にサーミスタを取り付けて温度検出を行います。NTCサーミスタ（NTC Thermistor:Negative Temperature Coefficient Thermally Sensitive Resistor）は金属酸化物を主原料に造られ、温度に対して抵抗値が負の傾きを持ちます。この抵抗値から温度を算出します。

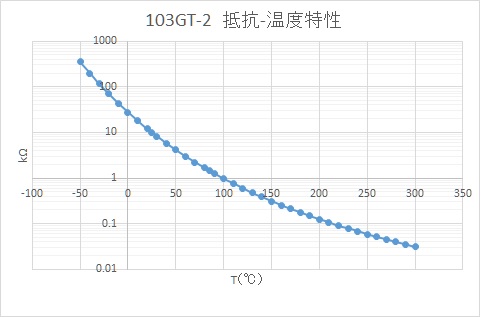

NTCサーミスタの抵抗－温度特性
