アナログ差動アンプゼロ調整回路

実用アナログ回路

アナログ差動アンプゼロ調整回路

前回は、ホールセンサのバイアス回路を紹介し、アナログセンサの個体差や 外乱影響などによる特性変動を抑制する方法を紹介しました。

今回は、センサ信号を増幅するアンプ回路の高精度化について説明します。

基本差動増幅(センサアンプ)回路

下記に標準的なアナログセンサの差動増幅(アンプ)回路を示します。

この回路の増幅率(ゲイン)は、 初段アンプのゲインと後段アンプのゲインの積算となり、 比較的高いゲインの回路構成です。 Vref動作点は、抵抗分圧器で作る1/2VCCとしています。

この回路の欠点

1/2Vccとしている回路のVref(DC動作点:ゼロバイアス点)基準電位が、 実際の回路を構成した場合、各部品のバラツキによってズレる欠点を持ちます。

センサ個体が持つオフセットによる中点電位ズレ
オペアンプ個体の入力オフセット

アンプゲインが小さければ、影響度は少ないのですが、 一般的に×1000倍(60dB)クラスのゲインとする事が一般的なので 例えば、オフセットズレ量が+1mVだとしても、 出力に1000倍の+1Vのオフセットを生じてしまいます。

精度を改善するセンサアンプ回路

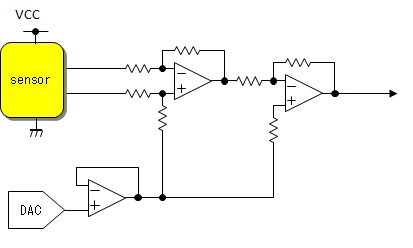

標準回路のVref電位生成箇所をDACとアナログバッファで構成します。

この回路の特長は、回路に電源投入した際、 初期調整としてアンプ出力の電圧を測定しながら、 1/2Vccになる様にDACをスキャン変化させます。

この方法で、センサ部品、オペアンプ部品各々の個体差によるオフセットを 総合的にキャンセルする事が可能になり、製品個体差を抑制することができます。
