技術解説 詳細設計4 ~基板デザイン:払出~

ブラシレスモータドライバの設計事例

詳細設計4 ~基板デザイン:払出~

基板設計と検図、検証も問題無く終わったら、いよいよ基板製作に入ります。

BOMの作成

BOMを作成します。

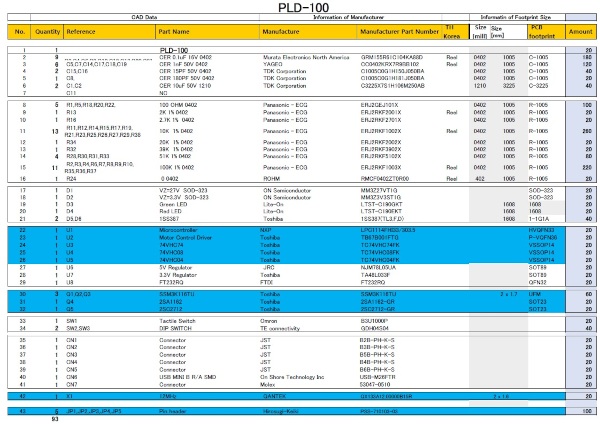

BOMの作成
払出し

版下データ一式(※全レイヤーガーバーデータ、ドリルデータ、シルクデータ)とBOM含めた必要資料を作成して次工程である基板製造工程へ払い出します。

※基板製造に必要なデータフォーマットや形式は、製造業者によって異なることが多いので、事前に良く確認すること。

また、納期、製作費なども忘れずに進捗を逐次確認、フォローして全体の開発計画に齟齬を来さぬ様に注意します。

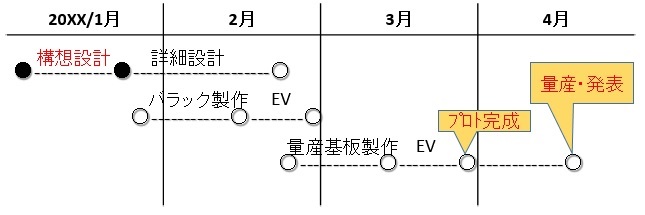

開発計画
